1.什么叫成套设备？

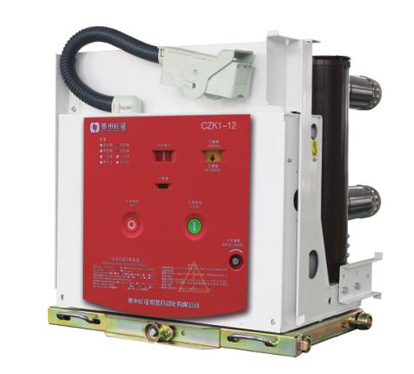

断路器厂家为您介绍成套设备，是指生产成品或半成品的工业联合装置。

它可以是一个工段、一条生产线、一个车间或一个工厂。它可以是某一专业的单项设备，也可以是数个专业的综合设备。由于进口成套设备和出口成套设备检验程序及具体做法不尽相同，故分别予以介绍。

2.什么是电力成套设备？

成套配电装置是由制造厂成套供应的设备，运到现场后组装而成配电装置。它将电气主电路分成若干个单元，每个单元即一条回路，将每个单元的断路器、刀闸、电流互感器、电压互感器，以及保护、控制、测量等设备集中装配在一个整体柜内，有多个高压开关柜在发电厂、变电所或配电所安装后组成的电力装置称为成套配电装置。

3.什么是电气成套设备？

电气成套设备，首先，它是电气设备。和开关和接触器断路器变压器是一类的。但是它有它的独特性。因为它是成套的。也就是说是把一系列的设备通过一定的规范（图纸、技术要求、工艺要求）组合在一起，形成一个有机的整体。这样的设备叫成套设备。通常咱们做的开关柜、箱式变电站等等都算作成套电气设备。这是行内的一个叫法电气成套设备是指由壳体、母线、一二次元件、辅材等组成的完整设备，它运行在电网中起着接受和分配电能的作用，同时对电力设备起着控制和保护作用。

电气成套设备主要分为：

0.4kV、0.69KV、1.2KV低压开关柜；

3.6KV、7.2KV、12KV、24KV中压开关柜（目前发展趋势）、40.5KV高压开关柜，动力箱（柜）、照明箱、控制箱（柜、台）、保护屏、直流屏等。

产品型号主要有如下三大类：

1、低压类：PGL（不推荐使用）、GGD（安全可靠且性价比高，所以被广泛应用）、BFC（不推荐使用）、GCL（K）（不推荐使用）、GBD、GCS（森源设计）、MNS（ABB技术）；

2、中高压类：GG-1A（F）（不推荐使用）、XGN2-12（不推荐使用）、KYN1-12（不推荐使用）、JYN2,6-12（不推荐使用）、HXGN-12（F）、XGN15-12（SF6）、KYN18-12、KYN28-12（目前市场上主流产品）、KYN□-24（正在成为发展趋势）、JYN1-40.5（不推荐使用）、XGN□（JGN□）-40.5（不推荐使用）、KYN61-40.5（目前市场上主流产品）、KYN96-40.5；

3、箱变类：YBM□-12（24、40.5）/0.4、ZGS9（11）-12（40.5）/0.4、10KV中压开关站、35KV高压开关站。

4.高低压成套设备相关问答

1、我国的低压成套开关设备采用的国际电工标准是什么？

我国的低压成套开关设备采用的国际电工标准是IEC439《低压成套开关设备和控制设备》。

2、我国的低压成套开关设备执行的国内标准是什么？

我国的低压成套开关设备执行的国内产品标准包括：

GB7251-87 低压成套开关设备

ZBK36001-89 低压抽出式成套开关设备

JB587-91 低压固定封闭式成套开关设备

5.电气成套设备的价格组成

1、一二次元器件价格；

2、辅材价格，包括：二次线、端子、线鼻、线夹、绕线管、号码管、字码、扎带、标准件等；

3、母排价格，母排用量按一次方案图预算；

4、壳体价格，需按一次方案由专业壳体厂家进行报价；箱式变电站、非标箱（柜）按箱体尺寸计算。

5、包装及运输费用；

6、企业综合费用，包括管理费、人工工资、税金及利润等；

7、其它费用，比如投标时若中标需向招标公司交纳一定的费用

6.报价过程及应注意事项

1、对图纸进行全面的消化：

根据用户提供的图纸，首先将图纸的目录进行核对、然后分配归类。按照图纸设计说明及技术要求（对有招标文件而言，还需结合招标文件技术要求）理解本工程的设计意图，考虑核算可变方案所需的价格，同时应重视平面布置图（平面布置图上反映柜与柜之间有无母线桥架及母线桥架长度）。

2、相关注意事项：

①、就高压柜而言，为了满足五防要求，进线柜需配带电显示器（强制型：DXN-10、24/35Q）及电磁锁，出线柜需配带电显示器（提示型：DXN-10/35T）及接地开关联锁装置。

②、两路电源进线时考虑备自投装置，两路电源进线与母联之间考虑电气及机械联锁装置（三合两）。

③、六氟化硫环网柜与KYN28-12中置柜一般需配温湿度控制器及加热器。

④、对相间及相间对地距离不能满足带电要求时需采取母排硫化处理或采用异形母排或母排套热缩套管，接头也应用绝缘罩包覆。

⑤、了解低压塑壳断路器附件的意义，如下表：

序号

附件代号

含义

序号

附件代号

含义

1

3300

普通型

11

3380

带分励线圈及二组辅助触头

2

3300P

带电动操作机构

12

3370

带辅助触头及欠压线圈

3

3300Z

带手动操作机构

13

3308

带报警触头

4

33002

电动机保护型

14

3318

带分励线圈及报警触头

5

3310

带分励线圈

15

3328

带辅助触头及报警触头

6

3320

带辅助触头

16

3338

带欠压线圈及报警触头

7

3330

带欠压线圈

17

3348

带分励线圈、辅助触头及报警触头

8

3340

带分励线圈及辅助触头

18

3368

带二组辅助触头及报警触头

9

3350

带分励线圈及欠压线圈

19

3378

带辅助触头、欠压线圈及报警触头

10

3360

带二组辅助触头

⑥、了解低压抽出式开关柜结构（抽屉柜抽屉安装总有效高度≤1800.00mm），详见下表：

开关柜型号

抽屉模数

1/2单元

1/4单元

GCK

1/2×2×9层（或1/2×2×8层）

/

GCS

1/2×2×11层

/

MNS

1/2×2×9层

1/4×4×9层

1单元

1.5单元

9层（1单元高度为：200.00mm）

6层（1.5单元高度为：300.00mm）

或8层（1单元高度为：220.00mm）

1.5单元高度为：240.00mm

11层（1单元高度为：160.00mm）

6层（1.5单元高度为：300.00mm）

9层（1单元高度为：200.00mm）

2单元

3单元

4层（2单元高度为：400.00mm）

3层（3单元高度为：600.00mm）

或4层（2单元高度为：440.00mm）

3单元高度为：480.00mm

2单元高度为：320.00mm

3层（3单元高度为：600.00mm）

4层（2单元高度为：400.00mm）

注：

（1）以常用塑壳断路器而言，63A抽屉模数为1/2或1/4，100A（125A）、160A、225A（250A）为1模数或1.5模数，400A为2模数或3模数，630A为2模数或3模数，当630A做成抽屉有困难时可改为固定插拔式安装。

（2）GCS、MNS有经济型与标准型之分：

GCK、GCS、MNS还可做成固定分隔式。

（3）抽屉柜单元抽屉有效安装尺寸：

160mm：160.00mm-41.00mm=119.00mm；

200mm：200.00mm-41.00mm=159.00mm；

220mm：220.00mm-41.00mm=179.00mm；

240mm：240.00mm-41.00mm=199.00mm

320mm：320.00mm-41.00mm=279.00mm

400mm：400.00mm-41.00mm=359.00mm

600mm：600.00mm-41.00mm=559.00mm

⑦、GGD壳体电气元件有效安装尺寸：

600mm柜宽：600.00mm-5×2-25×2-30×2=480.00mm

800mm柜宽：800.00mm-5×2-25×2-30×2=680.00mm

1000mm柜宽：1000.00mm-5×2-25×2-30×2=880.00mm

1200mm柜宽：1200.00mm-5×2-25×2-30×2=1080.00mm

⑧、低压柜母线的计算：变压器上进线及联络柜三相主母排单拼大约16米（柜宽为800mm时）。当进线柜带计量时，由于计量互感器及计量表计占用一定的空间致使刀开关及颇为空气开关安装位置都要下移，故母线长度还应加长每相约0.6m；

当母线长度大于6m时，母线之间需考虑搭接头；

断路器厂家提醒您当母线为双拼或三拼时，还需考虑垫块；当进出线电缆较多时应考虑横排出线。
